Y Tı̇pı̇ Basınç Düşürücü Vana
Y Type Pressure Reducing Valve
Y-7005
300 PSI
Genel Özellikler / Specifications
Genel Özellikler / Specifications
Çıkış Basıncı Ayar Aralığı / Output Pressure Adjustment Range: 0 - 21 bar (0 - 300 psi)
Çalışma Basıncı / Working Pressure: 20,7 bar (300 psi)
Ayar Basıncı / Set Pressure: Fabrika çıkışında önceden ayarlanmış basınç: 5 bar (75 psi) / Factory preset outlet pressure: 5 bar (75 psi)
Çalışma Sıcaklığı Aralığı / Operating Temperature Range: 0°C ila 90°C
Flanş Bağlantısı / Flange Connection: EN1092-2 PN16 standardına göre flanşlıdır. Talep edilen vanalara bağlı olarak flanşlar,
ANSI B16.1 Class 125 standardına göre delinebilir.
/ Flanged according to EN1092-2 PN16, depends on requested valves, flanges can be drilled according to ANSI B16.1 Class 125.
ANSI B16.1 Class 125 standardına göre delinebilir.
/ Flanged according to EN1092-2 PN16, depends on requested valves, flanges can be drilled according to ANSI B16.1 Class 125.
Özellikler / Specifications
- Geniş bir akış aralığında çalışır.
- / Operates in a wide flow range.
- Y tipi gövde tasarımı sayesinde basınç kayıpları düşüktür.
- / Thanks to its Y-type body, pressure losses are low.
- Gövde üzerindeki bağlantı delikleri sayesinde vana simetrik olarak bağlanabilir.
- / Thanks to the connection holes on the body, the valve can be symmetrically connected.
- Basınç ayarı, pilot vana üzerindeki tek ayar vidası ile kolayca yapılabilir.
- / Pressure adjustment can be made with a single adjustment screw on the pressure-reducing pilot valve.
- Boru hattından sökülmeden bakım yapılabilir.
- / It can be maintained without dismantling from the pipeline.
- Vana boyutu, EN558 Seri 1 standardına uygundur.
- / Valve size L conforms to EN558 Series 1.
Duyar Y-7005 model basınç düşürücü vana, değişken debi ve giriş basıncından bağımsız olarak, yüksek giriş basıncını sabit ve daha
düşük çıkış basıncına düşürmek için tasarlanmış otomatik kontrol
vanasıdır. Hidrolik kumandalı, pilot kontrollü, diyaframlı, glob ve
Y tipinde bir vanadır.
düşük çıkış basıncına düşürmek için tasarlanmış otomatik kontrol
vanasıdır. Hidrolik kumandalı, pilot kontrollü, diyaframlı, glob ve
Y tipinde bir vanadır.
Çıkış basıncı, pilot vanada ayarlanan değeri aştığında,
ana vana ve pilot vana damla sızdırmaz şekilde kapanır.
Kontrol sistemi, küçük basınç değişimlerine karşı yüksek
hassasiyet gösterir ve istenen çıkış basıncını korumak için
ana vanayı anında kontrol eder.
ana vana ve pilot vana damla sızdırmaz şekilde kapanır.
Kontrol sistemi, küçük basınç değişimlerine karşı yüksek
hassasiyet gösterir ve istenen çıkış basıncını korumak için
ana vanayı anında kontrol eder.

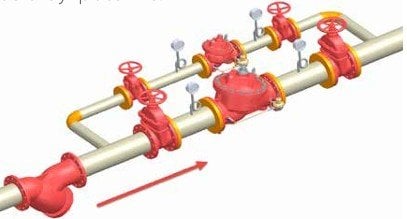

Basınç ayarı, pilot vana üzerinde bulunan tek ayar vidası ile yapılır. Değişken debi değeri olan su iletim şebekelerinde, mevcut basınç
düşürücü kontrol vanası çapından daha küçük bir
çaptaki basınç düşürücü kontrol vanasının şebekeye
by-pass hattı olarak bağlanması tavsiye edilir.
düşürücü kontrol vanası çapından daha küçük bir
çaptaki basınç düşürücü kontrol vanasının şebekeye
by-pass hattı olarak bağlanması tavsiye edilir.
The Duyar Y-7005 model pressure-reducing valve is an automatic control valve designed to reduce higher inlet
pressure to a constant lower outlet pressure regardless of changing flow rate or inlet pressure.
It is a hydraulically controlled, pilot-controlled,
diaphragm globe, and Y-type valve.
pressure to a constant lower outlet pressure regardless of changing flow rate or inlet pressure.
It is a hydraulically controlled, pilot-controlled,
diaphragm globe, and Y-type valve.
When the outlet pressure exceeds the pressure setting set
on the pilot valve, the main valve and pilot valve close drip-tight.
The control system is highly sensitive to slight pressure changes and instantly controls the main valve to maintain the desired outlet pressure.
on the pilot valve, the main valve and pilot valve close drip-tight.
The control system is highly sensitive to slight pressure changes and instantly controls the main valve to maintain the desired outlet pressure.
Pressure adjustment is made with a single adjustment screw on the pilot valve. In water conduction networks that have variable flow rate
values, it is recommended to use a smaller pressure-reducing
control valve diameter than the existing pressure-reducing control valve diameter as a by-pass line.
values, it is recommended to use a smaller pressure-reducing
control valve diameter than the existing pressure-reducing control valve diameter as a by-pass line.
