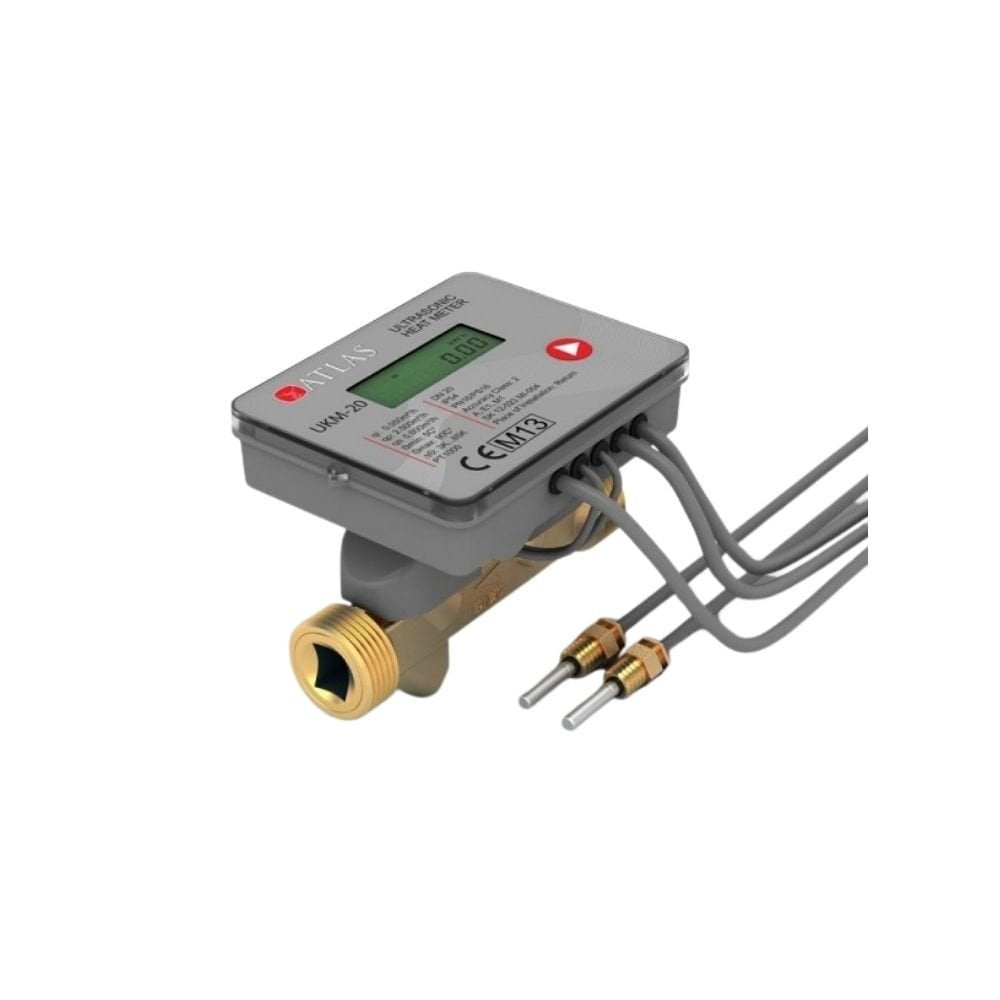

DN20 Ultrasonik Isı Sayacı (Kalorimetre) - MBUS - ATLAS - UKM-20
Kategori
Marka
Stok Kodu
ATLAS - UKM-20
Garanti Süresi
24 Ay
Fiyat
70,00 USD + KDV
386,38 TL den başlayan taksitlerle!
%28
2.069,87 TL
2.874,82 TL
DN20 Ultrasonik Isı Sayacı (Kalorimetre) -MBUS - ATLAS - UKM-20
2023 Üretimi gönderilecektir.
Atlas DN20 Kalorimetre Genel Özellikler
Ölçmeye başlama debisi 0,03m3/h (30 litre/ saat)
EN 1434 Standardına uygundur.
MID Onaylıdır.
Ultrasonik ölçüm prensibi ile, mekanik sayaçlara göre çok daha hassastır.
Hareketli parça içermediğinden, mekanik sayaçlara göre 2 kat daha uzun ömürlüdür.
Düşük enerji tüketimi ile uzun pil ömrü (10 yıl) sağlar.
Ekran kısmı kalorimetre gövdesinden ayrılarak okunması daha kolay bir yere monte edilebilir.
Ölçüm Aralığı: 5˚C - 90˚C
Test basıncı: 16 bar
Atlas DN20 Kalorimetre Ürün Özellikleri
- Lineer ölçüm yapabilen sıcaklık sensör çifti.
- Hesaplama yapılmaya başlanan minimum sıcaklık farkı 0,1°C dir
- Ölçüm yapabildiği sıcaklık aralığı 5 ile 90°C arasıdır.
- Maksimum uygulanabilir basınç (MAP) 16 bar dır.
- Manyetik olmayan teknolojiye sahiptir.
- Düşük debilerde ölçüm yapabilme özelliğine sahiptir.
Haberleşme ve Arabirimler
- Standart olarak M-Bus ve Optik arayüze sahiptir.
- Opsiyonel olarak Pulse ve RF arabirimleriyle de imal edilir.
- Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.
- LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgilerini görüntüleme imkanı sunar.
Metrolojik Özellikler
- TS EN 1434 standartlarına uygun olarak üretilir.
- 2004/22/EC+2009/137/EC MID'ye göre üretilir.
- Doğruluk sınıfı 2 dir.
- Koruma sınıfı IP54 tür.
Opsiyonel
- Sensor bağlantı manşonu
- Küresel sensör vanası
- Hibrit Isı Sayacı
- LoRa, Wireless MBus, Pulse Çıkışı
DN20 Atlas Kalorimetre Sayaç Menüsü ve İstatistik Menüsü
DN20 Atlas Kalorimetre Paket İçeriği
- Standart
- Isı Sayacı, 1 Adet
- Klingirit Conta, 2 Adet
- Sensör Rekoru, 1 Adet
- Sensör için O-Ring Conta, 1 Adet
- Kullanma Kılavuzu ve Montaj Talimatı
DN20 Atlas Kalorimetre Isı Sayacının Hesaplama Prensibi
Isı sayacı, Q= m.c.∆t formülüne göre tüketilen ısı miktarını hesaplamaktadır. İki ana değişken mevcuttur; sıcaklık farkı ve geçen debi miktarı.
Q = Enerji miktarı
M = Geçen su miktarı (debi)
∆t = T1 – T2 = Giriş su sıcaklığı – Çıkış su sıcaklığı
C = Sabit katsayı
DN20 Atlas Kalorimetre Isı Sayacının Bileşenleri
Ultrasonik Isı Sayacı üç bölümden oluşmaktadır.
Ultrasonik Debi Ölçer: Sayaç üzerinden geçen debiyi ultrasonik dalgalar sayesinde ölçer.
İki adet Sıcaklık Sensörü .Giriş ve dönüş hattı sıcaklıklarını ölçer.
Elektronik Hesaplama Ünitesi
Ölçülen debi ve sıcaklıklara göre ısı miktarın hesaplanır.
| Gövde Tipi | : | Ultrasonik Gövde |
| Çap | : | DN20 |
| Haberleşme Tipi | : | M-Bus - Kablolu |
| Bağlantı Şekli | : | Dişli |
