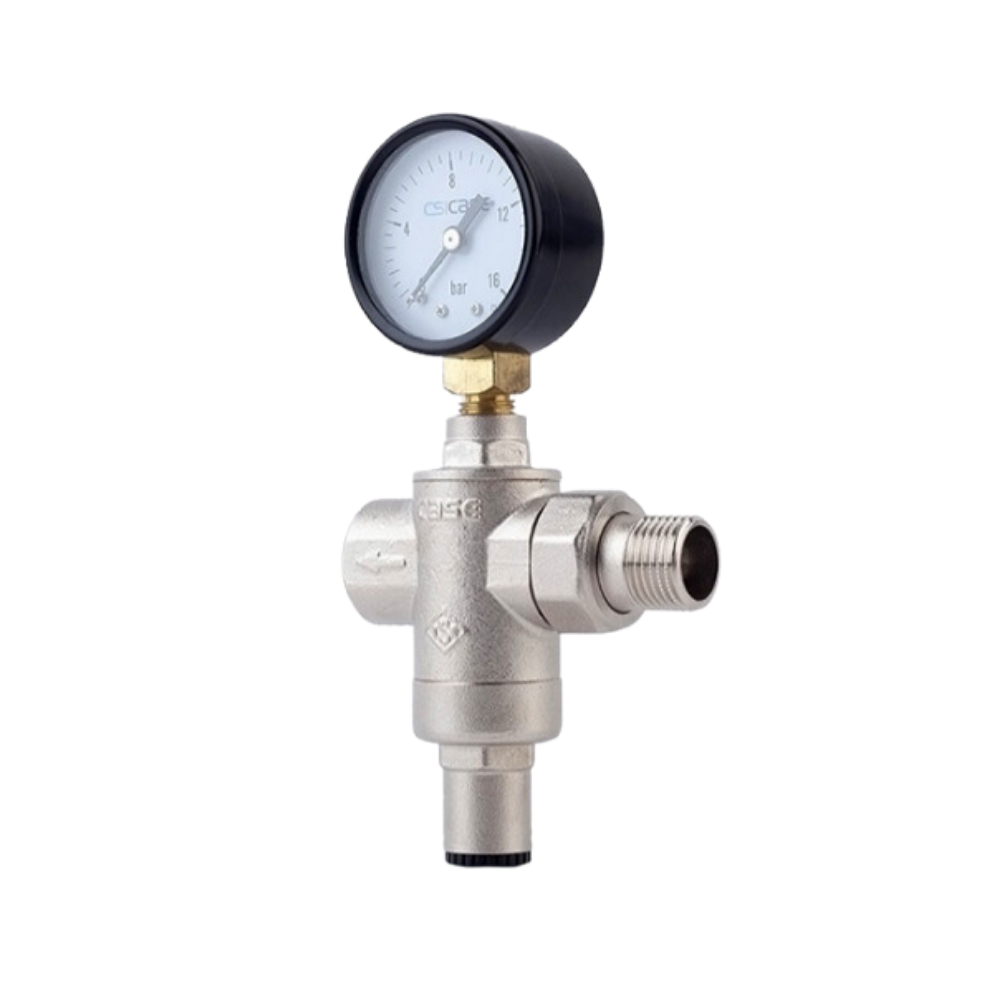

CASE Basınç Düşürücü Rakorlu + Manometreli Vana
Kategori
Marka
Stok Kodu
CASE0615
Garanti Süresi
24 Ay
Fiyat
1.169,30 TL + KDV
Havale
1.389,13 TL
(%1,00 havale indirimi)
261,92 TL den başlayan taksitlerle!
1.403,16 TL
CASE Basınç Düşürücü Rakorlu + Manometreli Vana
Ölçüler
| ÖZELLİKLER | AÇIKLAMA |
| Maksimum Giriş Basıncı | 16 bar |
| Basınç Ayar Aralığı | 1,5 - 6,5 bar |
| Fabrika Çıkış Basıncı | 3 bar |
| Maksimum Sıcaklık | 40° C |
| Kullanıldığı Sıvı | Su |
| Standart | EN 1567 |
| ÜRÜN KODU | ÜRÜN ÖLÇÜSÜ | KOLİ ADEDİ | BİRİM FİYAT |
| 0615 | 1/2" | 20 | 1169,30 TL + KDV |
| 0620 | 3/4" | 20 | 1212,20 + KDV |
Ölçüler
Çalışma Prensibi
Su Basınç Düşürücü Nasıl Çalışır;
Su basınç düşürücülerinin çalışma sistemi iki karşıt kuvvetin dengesi
esasına dayanır.
Bu kuvvetler :
1- Sıkıştırılmış yayın uyguladığı baskı kuvveti
2- Su basıncının piston üzerine uyguladığı kuvvet
Yayın baskı kuvveti pistona uygulanan kuvvetten büyük ise piston
aşağıya doğru, küçük ise piston yukarıya doğru hareket eder ve
çıkış basıncının kontrollü bir şekilde ayarlanmasını sağlar.
Kalibrasyon
Su Basınç Düşürücü Ayarı Nasıl Yapılır;
Su basınç düşürücüleri, fabrika çıkışı ayar basıncı 3 bar olarak kalibre edilmektedir.
Ayar basıncı istenildiği taktirde kullanıcı tarafından değiştirilebilmektedir.
Ayar basıncını değiştirmek için öncelikle ürünün alt kısmındaki siyah renkli plastik
tapa el ile çevrilerek sökülür. Plastik tapanın söküldüğü yerin iç kısmında bulunan
alyan başlı ayar vidası, alyan anahtarı vasıtası ile çevrilerek ayar yapılır.
Ayar basıncını;
- arttırmak için ayar vidasını saat ( + ) yönüne,
- azaltmak için ayar vidasını saat yönü ( - ) tersine,
çevirerek istenilen basınç değerine kalibre edilir.
Kurulum
Su Basınç Düşürücü Montajı;
• Bu ürün, tesisata kurulum esnasında düz, yana yatık ve ters şekilde monte edilebilir.
• Kurulumdan önce giriş vanalarını kapatarak, şebeke su akışının kesildiğinden emin olunuz.
• Kurulum esnasında ürünün gövdesi üzerindeki ok işaretinin, suyun aktığı yönü göstermesine dikkat ediniz.
• Ürünün daha sağlıklı çalışması ve daha uzun ömürlü olması için; tesisata su basınç düşürücülerinden önce
filtre takılması tavsiye edilir.
• Çıkış basıncını gözlemleyebilmek için manometreli ürünler tercih edilir.
Uygulama Diyaframı
