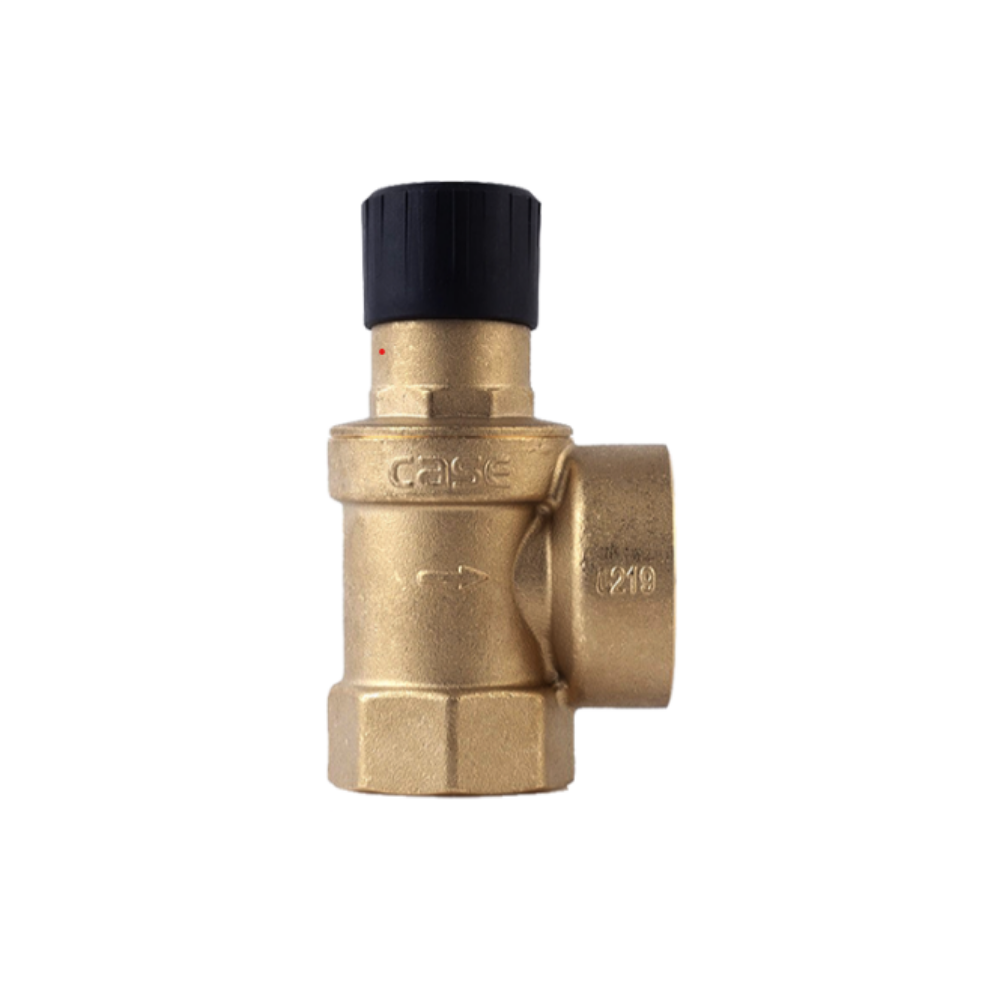

CASE - 1 1/2'' İç Dişli Emniyet Ventili
Kategori
Marka
Stok Kodu
CASE07401
Garanti Süresi
24 Ay
Fiyat
4.951,10 TL + KDV
Havale
5.881,91 TL
(%1,00 havale indirimi)
1.109,05 TL den başlayan taksitlerle!
5.941,32 TL
CASE - 1 1/2'' İç Dişli Emniyet Ventili
| ÖZELLİKLER | AÇIKLAMA |
| Ölçü | 1 1/2" (DN40) |
| Gövde | Pirinç |
| Diyafram | EPDM |
| Yay | Çelik 10270-1 |
| Plastik Parçalar | PA6, GFR30, PP |
| Çalışma Basıncı | 1 - 10 BAR |
| Ayar Basıncı | 2-3-4-5-6-7-8-9-10 BAR |
| Mak. Sıcaklık | 110 °C |
| Standart | EN 4126-1 |
| ÜRÜN KODU | ÜRÜN ADI | BAR | KOLİ ADEDİ | BİRİM FİYAT |
| 07401 | 1 1/2" İç Dişli | 2,5-3-4-5-6 | 20 | 4951,00 TL + KDV |
| 07401 | 1 1/2" İç Dişli | 7-8-9-10 | 20 | 5185,00 TL + KDV |
Emniyet Ventilleri Kazanlarda, boyler tesisatlarında, güneş enerjisi sistemlerinde, hidrofor tesisatı çıkışında, kullanma ve yangın suyu tesisatlarında kullanılır.
Emniyet Ventilleri kapalı devre ısıtma sistemlerinde oluşan aşırı basıncı tahliye ederek, önceden belirlenmiş bir değere sınırlamak amacıyla kullanılan güvenlik ekipmanlarıdır. Yüksek basınçtan dolayı sistemin zarar görmesini ve oluşabilecek tehlikeli durumların önlenmesi için emniyet ventillerinin kullanılması gerekmektedir. Aynı zamanda eşanjör ve basınç tankları gibi ekipmanların korunmasına yardımcı olur.
Emniyet ventilleri EN 4126-1 standardına göre belirli basınçlarda sabit ayarlı olarak üretilir ve kullanıcıların basınç ayarını değiştirmelerine izin verilmez.
Emniyet ventilinin tahliye basıncı, kapağın üzerindeki güvenlik tapasında yazmaktadır.
DİKKAT
Ventilin emniyet tapasına müdahale etmek ve ventilin ayarını değiştirmek tehlikeli ve sakıncalıdır.
Emniyet Ventili Nasıl Çalışır;
Emniyet ventillerinin çalışma sistemi iki karşıt kuvvetin dengesi esasına
dayanır.
Bu kuvvetler :
1- Sıkıştırılmış yayın uyguladığı baskı kuvveti
2- Akışkan basıncının diyafram üzerine uyguladığı kuvvet
Kapalı devre sistemindeki akışkan basınç kuvveti, yayın baskı kuvvetini yendiği an
diyafram kalkış gösterir ve zeminle diyafram arasından suyun geçmesine müsade
edilir. Böylece su tahliyesi gerçekleşir ve sistemdeki basıncın, basınç sınırını geçmesi
önlenmiş olur.
Bağlantı ve Kurulum
- Emniyet ventillerinin tesisata bağlantısı yapılmadan önce doğru ölçü ve ayar basınç değerlerine sahip ürünlerin seçilmesi önemlidir.
- Emniyet ventilinin seçimi ve montajı yetkili teknik personel tarafından yapılmalıdır.
- Emniyet ventili kazan dairesinde kolay ulaşılabilir bir yere, kazanın üzerindeki en üst noktaya veya kazanın hemen yanındaki sıcak su çıkış hattına monte edilmesi önerilir.
- Sıcak sulu boyler sistemlerinde boylerin soğuk su girişine bir boyler emniyet ventili (10 bar) takılmalıdır. Bu sistemlerde ventil büyüklüğü boyler hacmine göre belirlenir.
- Emniyet ventili kurulumu esnasında su tahliye akışının, ürünün üzerindeki ok işareti yönünde olmasına dikkat edilmelidir.
- Emniyet ventili düz ve yatık olarak monte edilebilir fakat, baş aşağı olacak şekilde monte edilmemelidir.
- Emniyet ventilinin tahliye boru çapı, en az emniyet ventili tahliye ağız çapı kadar olmalı ve hafif bir eğimle monte edilmelidir. Bu şartlarda tahliye borusu uzunluğu en fazla 2 m olabilir ve maksimum 2 adet dirsek içerebilir. Tahliye borusunun uzunluğu 2 m'den fazla olmak zorunda ise, tahliye borusu çapı bir çap büyütülmelidir. Tahliye borusu uzunluğunun 4 m'den fazla olmasına ve 3 adetten fazla dirsek içermesine müsaade edilmez.
| AÇMA BASINCI | : | 10 Bar |
| BAĞLANTI ÇAPI (ALT) | : | DN40 - 1 1/2" |
| TAHLİYE ÇAPI | : | DN50 - 2" |
| BAĞLANTI TİPİ | : | İç Dişli (Dişi) |
