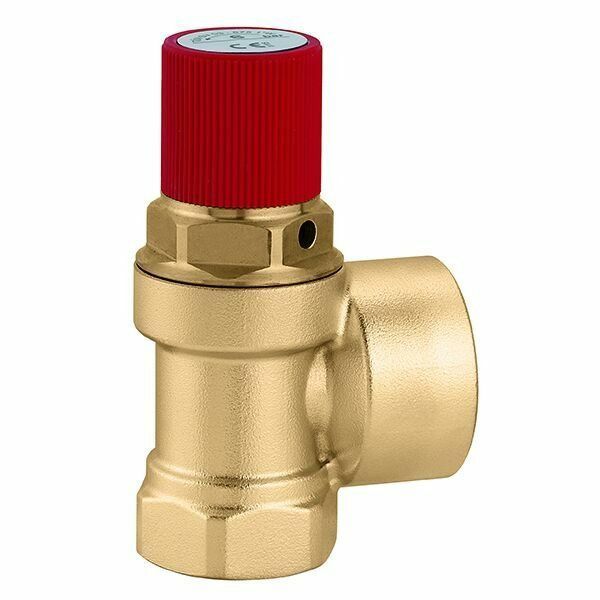

1'' x 1 1/4'' 5 Bar Emniyet Ventili - Tahliye Vanası - CALEFFI - 530650
Kategori
Marka
Stok Kodu
CALEFFI-530650
Garanti Süresi
24 Ay
Fiyat
44,00 EUR + KDV
Havale
1.519,70 TL
(%1,00 havale indirimi)
286,54 TL den başlayan taksitlerle!
%20
1.535,05 TL
1.918,82 TL
1" x 1 1/4" 5 Bar Emniyet Ventili - Tahliye Vanası - CALEFFI - 530650
Doğru Kurulum
Yanlış Kurulum
Kullanım talimatı için tıklayınız.
Emniyet ventili.
Dişi bağlantılar.
Deşarj aşırı basıncı: %20.
Kapanış diferansiyeli: %20.
Maks. glikol yüzdesi: %50.
Sıcaklık aralığı: 5÷120°C.
Ayarlar: 2,5 - 3 - 4 - 5 - 6 - 7 - 8 - 9 bar.
4-5-6-7-8-9 bar ayarlı olanlar
TÜV sertifikalı değil.
Teknik özellikler
Malzemeler:
Gövde: - 1/2”-3/4”: pirinç EN 12165 CW617N
- 1”-1 1/4”: pirinç EN 1982 CB753S
Kapak: pirinç EN 12165 CW617N
- 513-514 (1/2”): PA6G30
Kontrol mili: pirinç EN 12164 CW614N
Obtüratör contası: EPDM
Diyafram: EPDM
Yay: çelik UNI 3823
Kontrol butonu: - 311-312-313-314-513 (1/2”)-514: ABS
- 513 (1” ve 1 1/4”)-527 EST: PA6G20
Nominal basınç: PN 10
Sıcaklık aralığı: 5–110°C
Performans:
Maks açılma basıncı: 527 EST; Pset %+10·Pset
311-312-313-314-513-514; Pset %+20·Pset
Min kapanma diferansiyeli: Pset - %20·Pset
Akışkan ortam: su, hava
PED Kategorisi: IV
Kalibrasyonlar:
311 serisi 1,5-2-2,5-3-3,5-4-5-5,5-6-7-8-9 bar
(1,5 bar yalnız 1/2”) (2-5,5-9 bar yalnız 3/4”)
312 serisi 1,8-2,5-3-3,5-4-5-6-7-8 bar
313 serisi 2,5-3-6-7-8 bar
Basınç göstergeli 314 serisi 2,5-3-6-7-8 bar
Basınç göstergesi bağlantılı 313 serisi 3 bar
Basınç göstergesi bağlantılı 314 serisi 3-6 bar
513 serisi 1,5-2-2,5-3-3,5-4 - 5,5-6-7-8-9 bar
(1,5-2 yalnız 1/2” ve 1”) (4-5,5-9 yalnız 1”)
514 serisi 2-2,5-3-3,5-4-5-6-7-8 bar
527 EST serisi standart 2,25-2,5-2,7-3-3,5-4-4,5-5-5,4-6 bar
527 EST serisi özel 1-1,5-2-7-8 bar
Kurulum
Bir emniyet tahliye vanası monte edilmeden önce, özel uygulamaları
yöneten yürürlükteki mevzuata uygun olarak uzman teknik personel
tarafından doğru bir boyutlandırma gerçekleştirilmelidir. Belirtilen amaç
dışında kullanılmamalıdır.
Emniyet tahliye vanaları, yürürlükteki mevzuata uygun olarak kalifiye ve
yetkin teknik personel tarafından monte edilmelidir.
Emniyet tahliye vanası, vana gövdesinde ok ile gösterilen akış yönüne
uygun olarak monte edilmelidir.
Isıtma sistemi
Emniyet tahliye vanası, kazanın üstüne veya akış boru tesisatına,
kazandan en fazla bir metre mesafede (bölüm R) monte edilmelidir.
Emniyet tahliye vanası ile kazan arasındaki bağlantı borusu ek
içermemelidir.
Domestik sıcak su sistemi
Emniyet tahliye vanası, vana ile depolama tankı arasına herhangi bir
kesme/kapatma cihazı bulundurulmamasına dikkat ederek, sıcak su
deposuna yakın bir yere monte edilmelidir.
Doğru Kurulum
Yanlış Kurulum
Kullanım talimatı için tıklayınız.
| AÇMA BASINCI | : | 5 Bar |
| BAĞLANTI ÇAPI (ALT) | : | DN25 - 1" |
| TAHLİYE ÇAPI | : | DN32 - 1 1/4" |
| BAĞLANTI TİPİ | : | İç Dişli (Dişi) |
