Kahve Makinesi Basınç düşürme vanası, özel hidrolik şebekesine bağlandıklarında

şehir şebekesinden gelen basıncı düşüren aygıtlardır.

Bu mikro basınç düşürücü vanaların tipik kullanım yerleri genel olarak

su ve içecek sebilleri ve kahve makineleridir.

Maksimum giriş basıncı: 16 bar

Çıkış basıncı kalibrasyon aralığı: 0,8 ÷ 4 bar

Fabrika ayarı: 3 bar

Ağ (elek) boyutu: Ø 0,2 mm

Maks. çalışma sıcaklığı: 80°C

Manometre basınç skalası: 0 ÷ 10 bar

Kullanılan sıvı: su

Performans standardı: EN 1567

Bağlantılar: 3/8” F (ISO 228-1)

Basınç göstergesi bağlantısı: 1/4” F (ISO 228-1)

Kurulum teknisyeni:

- kısma valfinin, sistemdeki etkileşime girebileceği veya lojistik olarak temas edebileceği diğer ekipmanlarıyla uyumlu olduğundan emin olmalıdır;

- birimi düzgün şekilde kurarak, sızıntılar da dahil olmak üzere ürünün kullanımıyla ilgili tüm tehlikeleri değerlendirmeli ve fark etmelidir;

- basınç noktaları veya kaynak yönü basıncını ölçmek için benzer ekipman takılmış olan kapatma valflerini takmalıdır.

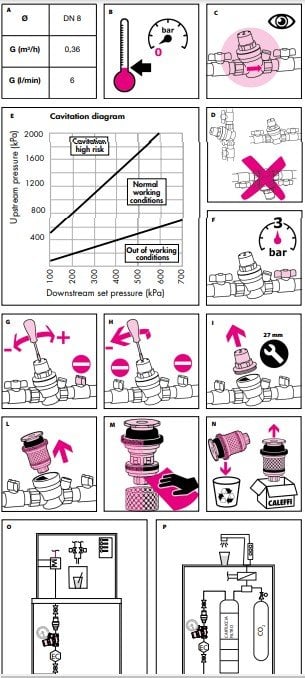

B Montaj ve sökme işlemleri daima sistem soğuk ve basınçsız haldeyken gerçekleştirilmelidir.

C Gövdenin üzerindeki ok ile gösterilen akış yönüne göre monte edin.

Sızdırmazlık bölgesinin aşınması, titreşim ve gürültü arızasıyla sonuçlanabilecek vana içerisinde muhtemel kavitasyon riskini en aza indirgemek için yukarıdaki diyagramda belirtilen çalışma koşullarına dikkat etmeniz kesinlikle önerilir. Basınç düşürücü vananın davranışını etkileyebilecek olan sistem basıncı, su sıcaklığı, hava varlığı, debi ve hızı gibi çeşitli faktörler ve değişken koşullar nedeniyle, giriş yönü basıncı ve çıkış yönü ayar basıncı arasındaki oranının ideal olarak 2:1 değerinde olması ve 3:1 değerinden büyük tutulmaması tavsiye olunur (örneğin, giriş basıncı 8 bar, çıkış basıncı 4 bar, basınç oranı = 8/4 = 2:1). Bu koşullarda, muhtemel kavitasyon ve arızalanma riski en aza indirgenir ancak bu durum, çalışma koşulları altında sistem içindeki birçok diğer değişkenin olası etkilerini dışlamaz. Basınç oranı belirtilen sınırı aşarsa, sistem tasarım basıncı veya birinci kademe basınç düşürücü vanaların kullanımı gözden geçirilmelidir (Örneğin, birinci kademe vana ile basıncı 16‘dan 8 bara ve ikinci kademe vana ile 8‘den – 4 bara düşürmek gibi). Tesisatta titreşim ve/veya ses oluşum ve iletimini önlemek için basınç düşürücü vananın giriş ve çıkış yönündeki boru hattı, üretici firma talimatlarına ve yerel otorite şartlarına uygun olarak tesis edilmelidir.



Caleffi 533430H 3/8 Basınç Düşürücü Vana (Kahve Makineleri İçin) Ayarı Nasıl Yapılır?

Basınç düşürücü vanalar fabrikada 3 bar olarak set edilmiştir.

G Plastik kampananın üst kısmında yer alan vidayı kalibrasyon

basıncını artırmak için saat yönünde, azaltmak için saatin tersi

yönde kurcalayarak kalibrasyonu yapın.

Kahve makineleri için özel üretilmiş Caleffi 533430H serisi 3/8 Basınç Düşürücü Vana Ölçüleri görseldeki gibidir.
